重量是生活中一個重要的單位，那么在工業上它更是非常重要。生產環節中加了多少公斤的原料？產生了多少公斤的廢品等等等等......這些數據都是支撐著整個工廠良好運行的必要元素。

        那么在工業上如何計算重量呢？我們需要使用稱重傳感器！

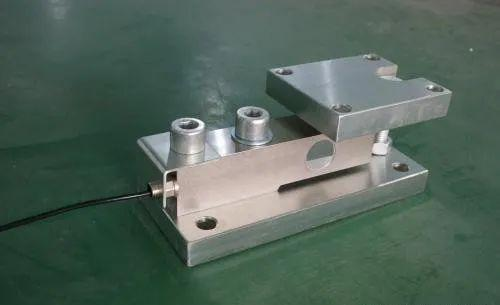

         稱重傳感器的原理是在被測物體上的重力按一定比例轉換成可計量的輸出信號。

   西門子稱重傳感器的測量采用應變式原理，應變片被固定在彈性體上。外力的作用導致彈性體產生形變，在彈性體上的應變片隨之產生形變。由于應變片外部形狀的變化，其電阻值也會相應發生變化。左上角和右下角應變片被壓縮，電阻薄膜變短，阻值變小。右上角和左下角應變片被拉伸，電阻薄膜變長，阻值變大。對于每只稱重傳感器，至少4個應變片被連接在一起組成一個惠斯通電橋。當傳感器受力導致應變片電阻發生變化時，電橋不平衡。 在激勵電壓不變的情況下，輸出信號的大小與傳感器受力成正比。

   稱重傳感器一般可以連接PLC或者二次表進行示數。

   常見的工業傳感器分為四線制和六線制；

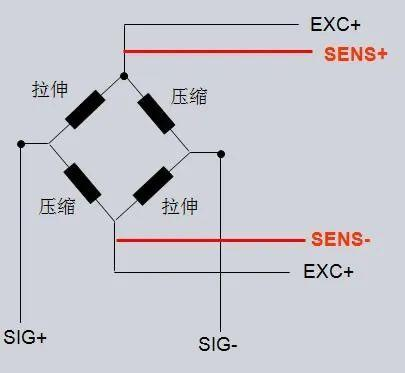

   對于四線制傳感器，只有下圖黑色所示的四個電纜，其中EXC+和EXC-是稱重模塊給傳感器的激勵，SIG+和SIG-為稱重傳感器的輸出；對于六線制傳感器，會多出兩根紅色的線，SENSE+和SENSE-它們的作用是什么呢？這兩根線是做補償用的，當傳感器和稱重模塊的距離較遠時，這兩根線會進行補償，進而使得測量結果更精確一些。

   在實際現場的使用中，因為工況比較復雜，使得稱重傳感器和稱重模塊之間的距離較遠，稱重模塊給傳感器的供電電壓假設為6V，那么由于線路的損耗，該激勵信號到達稱重傳感器時小于6V，在同樣受力情況下，傳感器的輸出信號與供電電壓成正比，所以稱重模塊通過一個高阻抗回路將傳感器側實際的供電電壓反饋給稱重模塊，稱重模塊通過內部的比較器對輸出的供電電壓進行調節。 稱重模塊可以連接四線制和六線制傳感器都可以。 如果連接四線制傳感器，需要在接線盒或者稱重模塊側將SENSE+與EXC+短接，SENSE-與EXC-短接。
